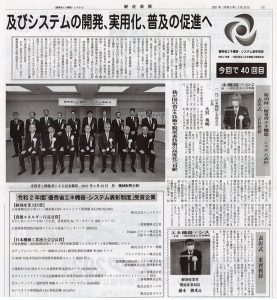

掲載【経産新報】

2021年3月25日

掲載【経産新報】

・タイトル：特集 令和2年度「優秀省エネ機器・システム表彰」

日本機械工業連合会 会長賞

省エネルギー効果の著しい優秀な産業用機器 及び システムの開発、実用化、普及の促進へ



・除鉄機能・温度制御装置付ドレ吸引回収装置（エコモルダー） 及び 熱回収システム

「廃棄熱水から熱回収し温水を作る。省エネ効果やCO2の削減効果が向上」

・発刊日：2021年3月25日

除鉄機能・温度制御装置付ドレン吸引回収装置（エコモルダー）及び熱回収システム

【機器の概要】

クリーニング・リネンサプライ業界では、ボイラで加熱した120~180℃の蒸気を熱源として、乾燥やプレスアイロンなどを行っているが、使用後は概ね100℃程度の気液混合の熱水を廃棄している。この廃棄熱水から熱回収し温度制御した温水を作り、温水洗濯機やボイラに供給するシステム開発した。本システムは、乾燥機、プレスアイロンからの熱水（ドレン）をボイラ用給水の加熱と温水洗濯機用給水の加熱に使用している。ドレン滞留によるトラブルを防ぐために真空吸引によるドレン回収を行うとともに、ドレン回収口に永久磁石を設置しドレンに含まれる鉄さびを除去した。

また、ドレン配管内では、上部に蒸気の層があり下部は鉄さびを含んだドレン水の層となっているため、温水洗濯用給水の加熱槽ではドレン配管上部の蒸気だけを吸引して給水を加熱するラインを設置し、鉄さびを含んだドレン水による加熱を減らすことで、洗濯衣類の鉄さびの付着トラブルの防止を図った。
